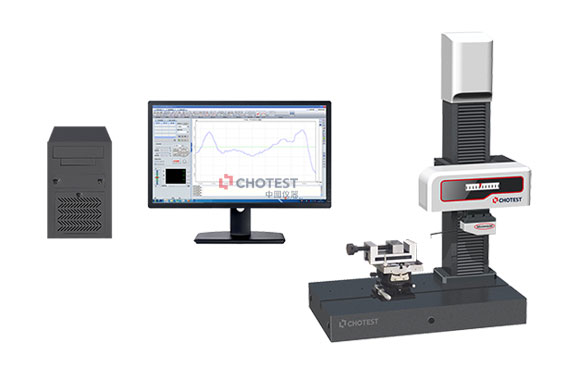

粗糙度輪廓儀是專門用來檢測經機械加工后工件的表面粗糙度、表面輪廓的機電一體化精密測量儀器，其特點除了具有高科技含量外，還將測試表面粗糙度和表面輪廓兩種功能有機地設計在同一臺儀器上。

該儀器廣泛地應用于機械加工、軸承制造、汽車制造、汽摩配、機電設備、航天工業、模具制造、石油化工設備制造、精密五金、刀具、機床等行業和科研院所、大專院校、法定的計量機構的生產、計量、檢驗部門。

工作原理：

測針與被測件接觸掃描，實現被測件表面的坐標軌跡測量，獲得原始數據，利用彈性支承結構和電感式傳感器、自編的專用軟件、微電子技術通過計算機實現數據采集、數據計算、操作控制、綜合分析、計算、處理，達到粗糙度和輪廓形狀的相關參數測定，對測定結果進行數據和圖像顯示、存儲、打印輸出和發送。

采用光機電算結合達到驅動箱上下有控自動移動，觸針可根據與被測件的接近程度快速和慢速變化左右移動速度實現接觸定位，按程序操作保證觸針不受沖擊傷害。

性能特點：

1、高精度、高穩定性、高重復性：分辨力0.01μm，完全滿足被測件測量精度要求。

2、智能化管理與檢測軟件系統：儀器操作界面友好，操作者很容易即可基本掌握儀器操作，使用十分簡便。

3、測量力系統：采用音圈電機測力系統，測力可實現從10～150mN連續可調，測力分辨力可達0.2mN；避免了老式砝碼加載因周圍環境振動帶來的測力誤差，降低了測力變化引起的測量誤差。

4、智能保護系統：一旦出現主機與被測工件或夾具相撞、或測針在掃描過程中出現拉力過大，儀器會停止掃描保護測量系統和測針。

5、靈活手動控制：儀器配置了操作桿，可在測量工件前對測針進行粗定位；在脫離電腦的情況下，讓測針左右、上下快速移動。
