許多潛在買家提出的第-一個問題是：

購買蔡司三坐標測量?jī)x有什么好處？

在使用過的 CMM 設備中尋找什么？

與購買相關的風險是什么？

主要的好處是巨大的成本節省，二手蔡司三坐標測量?jī)x通常節省 50%，有時甚至比新機器的成本還要高。二手 CMM 機器也可立即交付，并且無需等待 6 至 10 周的新機器等待時間。

在過去的 30 年中，機械坐標測量機（蔡司三坐標測量?jī)x）沒有太大變化，只有機器控制器和軟件在近幾年經歷了重大的現代化改造。因此，許多擁有舊機器的公司決定用新的軟件和控制器改造現有設備，因?yàn)榭梢怨?jié)省數千美元。由于大多數 CMM 使用無摩擦空氣軸承，因此它們的機械結構磨損少，并且可以比多次控制器和軟件改造更持久。

哪里可以買到蔡司三坐標測量?jī)x設備？

江蘇中晟智能科技有限公司（http://www.jyterin.cn/）

改裝和重建 CMM（另一種選擇）
有時，CMM 經銷商會在二手 CMM 上安裝新的控制系統，并且通常會附帶新的軟件。對于購買者來說，在考慮具有過時電子設備和軟件的舊 CMM 時，這通常是一個很好的選擇。這使購買者可以擁有先進的計量設備，并且大大降低了新設備的成本。

零件和服務。
即使機器使用了 20 年以上，蔡司三坐標測量?jī)x基本機械框架上的備件通常也很容易找到。電機秤和編碼器以及空氣軸承等組件很容易獲得。機器控制和慢跑盒通常在 5 到 10 年后就過時了，但板等可以從售后市場供應商處采購，這些供應商將這些停產物品儲存起來。計算機系統和軟件的壽命更短，例如升級到當前版本的 windows 經常會由于兼容性問題而導致購買新的軟件。新的軟件版本通常不適用于較舊的計算機硬件，請務必注意，因?yàn)?CMM 軟件價格昂貴。與您的獨立 CMM 服務提供商討論這些問題是個好主意，因?yàn)樗麄冎廊绾伟惭b使用過的CMM 零件. OEM 可能沒有那么有用，并且可能不知道過時組件的來源。

我需要多大尺寸的 CMM？

蔡司三坐標測量?jī)x機的有用測量能力通常描述為 XY 和 Z 的行程。CMM 的測量范圍通常以毫米為單位描述，例如范圍為 28 英寸 x 40 英寸 x 24 英寸 XYZ 的機器將是7.10.6。請記住，機器的物理尺寸并不代表實際的測量能力。

不同類型的坐標測量機。

三坐標測量機有四種基本類型，哪一種適合您？

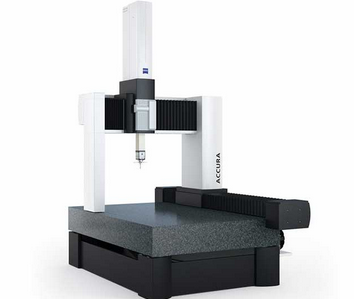

橋式 CMM。

3-D橋式三坐標測量機是迄今為止流行的三坐標測量機。它允許在坐標空間中沿 X、Y 和 Z 軸移動。由于它們的基本結構和構造簡單，橋式機器已經變得非常流行。橋式 CMM 機器的制造成本低，并且能夠長期保持精度和可重復性。普通橋式機是由花崗巖平臺支撐的自由浮動龍門結構。這些機器中的大多數都在空氣軸承上運行，以實現無摩擦性能。

橋式三坐標測量機通常比其他類型的坐標測量機更準確。在考慮使用二手 CMM 機床加工具有嚴格公差的零件時，它們無疑是您的不錯的選擇。

懸臂坐標測量機。

今天的大多數懸臂式機器通常用作車間硬軸承機器，它們通常用于測量小零件，因?yàn)樗鼈優椴僮鲉T提供了三個側面的開放通道。x 軸測量梁以 90° 連接到容納 y 軸的剛性結構。由于固有的剛性，這限制了 X 梁的尺寸，使機器僅適用于較小的部件。作為車間 CMM。懸臂式機器非常出色，因?yàn)樗浅＿m合自動裝卸。

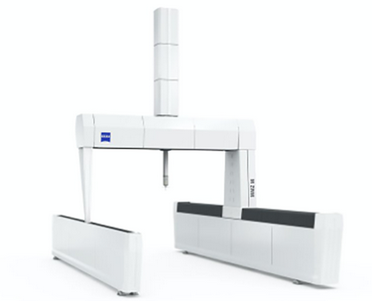

龍門式三坐標測量機。

龍門坐標測量機通常用于測量對于標準橋式坐標測量機來說太重的超大零件或組件。龍門式機器可以安裝在大型鋼臺上或直接用螺栓固定在隔離的基礎上。

這些系統的優點是零件可以在地面水平推入，而不會扭曲主機結構。此外，X 托架可以移開以方便橋式起重機裝載。

龍門機器制造商需要嚴格遵守基礎要求，以滿足龍門的結構完整性。

龍門式 CMM 的平均配置是在橋的任一側有 2 根或 3 根立柱，支撐 2 根方形截面的 Y 軸梁。這些梁通常位于地面以上 6 -8 英尺處，并允許 X 軸自由移動。

水平臂坐標測量機。

橫臂三坐標測量機的配置與其他三種類型有很大不同，它由垂直柱（X，軸）和水平臂組成。（Z 軸）安裝在 x 軸上。然后將整個組件安裝在沿表面板或梁的長度延伸的 y 軸（或長軸）上。

水平臂坐標測量機有兩種基本類型：

板裝。在這里，柱子安裝在一個大表面板上，通常由鋼制成。機器可以在板的頂部運行，也可以安裝在板的側面 側面安裝的水平臂機器為板上的測量提供了更大的區域，并增加了測量的穩定性。平板安裝的水平臂機器也可以配置為雙臂系統。

失控安裝。顧名思義，機器在專用梁上運行。沒有整體板。這種設計提供了很好的靈活性，因?yàn)樗梢詥为?dú)使用，也可以用作雙臂機器來測量大型部件。通常，在這些機器上測量汽車車身和裝飾。雙臂機器允許同時測量組件的兩側，可以將帶輪的零件推入測量體積或添加獨立的板。


水平臂坐標測量機是四種坐標測量機中精度比較低的，但它們具有一些明顯的優勢。他們可以測量安裝在代表車身位置的夾具上的大型汽車薄壁部件，通常這些部件又高又窄，但需要從兩側進行接觸。

什么類型的探測適合 CMM？

在選擇二手三坐標測量機時。考慮機器附帶的探測類型通常是明智的，探測類型直接影響三坐標測量機的售價以及它在編程和測量零件時的有效性。

固定頭和手動頭。

固定探頭需要為測量零件所需的不同角度構建圣誕樹結構，或者如果存在探頭更換器，機器將驅動至更換器并用更適合測量特定特征的探頭替換探頭。固定頭探測系統需要在測量任何零件之前進行預先計劃，并建立特定的探頭姿態。

在某些情況下，固定探頭具有測量特定零件可能需要的許多積極屬性，固定探頭系統在高精度應用中比可轉位探頭更準確。許多固定系統能夠承載極長的加長桿（800 毫米），而不會造成明顯的精度損失。這些頭的著名制造商是海克斯康 (Leitz) 和蔡司。

手動可轉位測頭必須轉位到位置，通常不適合 CMM 機器的全自動操作

電動可轉位頭。

使用可轉位探頭時，當機器在學習或示教模式下使用時，它可以顯著加快編程時間。探頭可以定位到零件測量所需的任何位置，而無需更改設置或重新鑒定探頭，在檢查過程中無需操作員干預，從而加快零件測量時間。著名的分度探頭制造商有：雷尼紹、海克斯康和蔡司。

五軸探測系統。

這是可用于 CMM 探測的新開發，直到近幾年才真正用于二手 CMM 機器，您現在發現這些系統在二手 CMM 市場上變得越來越流行。

什么是五軸測量？

在傳統的三坐標測量機中，機器本身執行所有運動來獲取數據，問題是機器結構中的誤差被放大，與探測精度無關。五軸技術通過使用在測量時沿 2 個旋轉軸移動的鉸接頭克服了這個問題。這允許坐標測量機在探測系統進行測量時小化沿單個矢量的移動。探測頭比三坐標測量機輕得多且具有動態性，可以快速跟蹤零件幾何形狀的變化，而不會引入與傳統兩軸系統相關的動態誤差。好處是更快的速度和更短的測量時間。

掃描和觸覺探測。

觸覺（觸摸）探測可以在當今可用的 90% 的二手 CMM 機器上找到，但是，過去五年中制造的較新機器可以使用掃描探針。對于當今的大多數測量工作，觸覺探頭已經綽綽有余，對于坐標測量和特征位置它們表現良好，觸覺探測的例子是雷尼紹的TP 20和TP 200探頭。

掃描測頭在具有更平滑動態和更精確定位控制的新型 CMM 框架上工作得更好。對于輪廓和形狀偏差，掃描探頭提供更準確的數據并節省時間，因?yàn)樗鼈兠棵胧占瘮?shù)千個點，它們還可以在單次觸摸模式下操作以獲得不錯的靈活性。事實上，大多數不到 10 年的三坐標測量機都可以以低的成本安裝掃描探頭。

二手蔡司三坐標測量?jī)x的包裝、運輸、安裝和校準的重要性

好的，你剛買了一臺二手三坐標測量機，接下來會發生什么？三個重要的步驟將保證在未來幾年內全面運行且無故障的坐標測量機：

包裝

準備將機器運送到您的工廠

蔡司三坐標測量?jī)x是極其靈敏的高精度測量?jī)x器，需要特定的準備和包裝才能重新定位。擔憂是對 CMM 工作臺和上部結構的物理?yè)p壞，因?yàn)榇蠖鄶?shù) CMM 都是作為一個單元設計和制造的，因此制造商的運輸支架用于該特定機器類型是否非常重要。這種支撐固定結構和所有移動的驅動軸，并防止損壞軸承表面，并且保險組件在運輸過程中不會移動。我們的建議是與中晟智能科技簽訂合同來進行機器拆卸和支撐，經驗豐富的 CMM 服務公司還擁有所有必要的包裝材料，以確保沒有損壞。

船運

當坐標測量機被移動任意距離時（不超過四個小時的行駛時間）。建議將機器和內容物完全裝箱。完全打滑的小型機器可以放在干式貨車拖車的后面，它通常適用于小于 5000 磅的貨物。較大的機器需要帶有階梯甲板的平板拖車，以允許大多數坐標測量機的額外高度。平板運輸?shù)牧硪粋€(gè)考慮因素是貨物保護，以保護貨物在運輸過程中免受元素的影響。

安裝和校準。

如果可能的話。請二手三坐標測量機經銷商（中晟智能科技）安裝校準您的機器，如果安裝過程中出現任何問題，或者需要維修，可以立即修復。所有信譽良好的機器測量機經銷商都希望確保客戶得到照顧。如果無法做到這一點，那么詢問我們，我們將確保安裝機器和校準的任何人都精通。

中晟智能科技專業從事高端測量?jī)x器銷售和技術服務。公司與蔡司，馬波斯，卓勒，費斯托，雄克等品牌有著14年合作經驗，代理產品包含多款三坐標測量機、多功能工業CT測量機、顯微鏡、三維掃描儀等相關測量產品。產品廣泛應用于汽車、模具、機械、電子、半導體元器件、塑膠、航天航空等重要領域。

本文由江蘇中晟智能科技有限公司整理發布，如需轉載，請注明來源：http://www.jyterin.cn/
