IK-R系列調速電機 |
 |
|
調速電機：
1、 調速電機是控制器和電機組合的產品，由于電機和控制器只需一次連接，故不需要單獨接線。速度調節由安裝在外部的電位器便可簡單進行，在控制器上安裝了速度控制器回路、電機用的電容、速度設定器。其中單元式速度控制器無瞬間停止功能；
2、 用控制器的速度調節器進行速度調節，可在50HZ為90-1400的r/min，60HZ為90-1700的r/min范圍內調節速度。
電動機型號表示：
5 I K 60 R GN – C F E
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
|
① |
電機尺寸 0：42mm 2：60mm 3：70mm 4：80mm 5：90mm 6：104mm |
|
② |
類型名稱 I：感應電動機 R：可逆電動機 T：轉矩電動機 |
|
③ |
系列名稱 K：K系列 |
|
④ |
輸出功率 例如60：60W |
|
⑤ |
R：表示帶調速電機 無：表示未帶 |
|
⑥ |
轉軸形狀 GN：GN型齒輪軸 GU：GU型齒輪軸 A：圓軸型 A1：鍵槽型 |
|
⑦ |
電源電壓-極數
A：單相100V50/60Hz4P B：單相110V50/60Hz2P
C：單相220/230V50Hz4P D：單相22050Hz2P
E：單相110/120V60Hz4P H：單相220/230V60Hz4P
S：三相200/220/230V50/60Hz4P S3：三相380/400/415V50/60Hz4P
T：三相200/220/230V50/60Hz2P T3：三相380/400/415V50/60Hz2P |
|
⑧ |
T：帶端子箱型 F：帶風扇 FF：帶強制風扇 M：無勵磁動作型電磁制動電機 |
|
⑨ |
附電容器種類 J： 單相100V、110V、120V用電容器 E：單相220/230V用電容器 |
減速器：
5 GN 15 K
① ② ③ ④
|
① |
減速機尺寸0：42mm 2：60mm 3：70mm 4：80mm 5：90mm 6：104mm |
|
② |
齒軸類型 GN：GN型齒輪軸 GU：GU型齒輪軸 |
|
③ |
減速比 15：減速比15 |
|
④ |
軸承種類 K：滾珠軸承（對GU型方箱體標注為KB） | |
| 系列參數： |

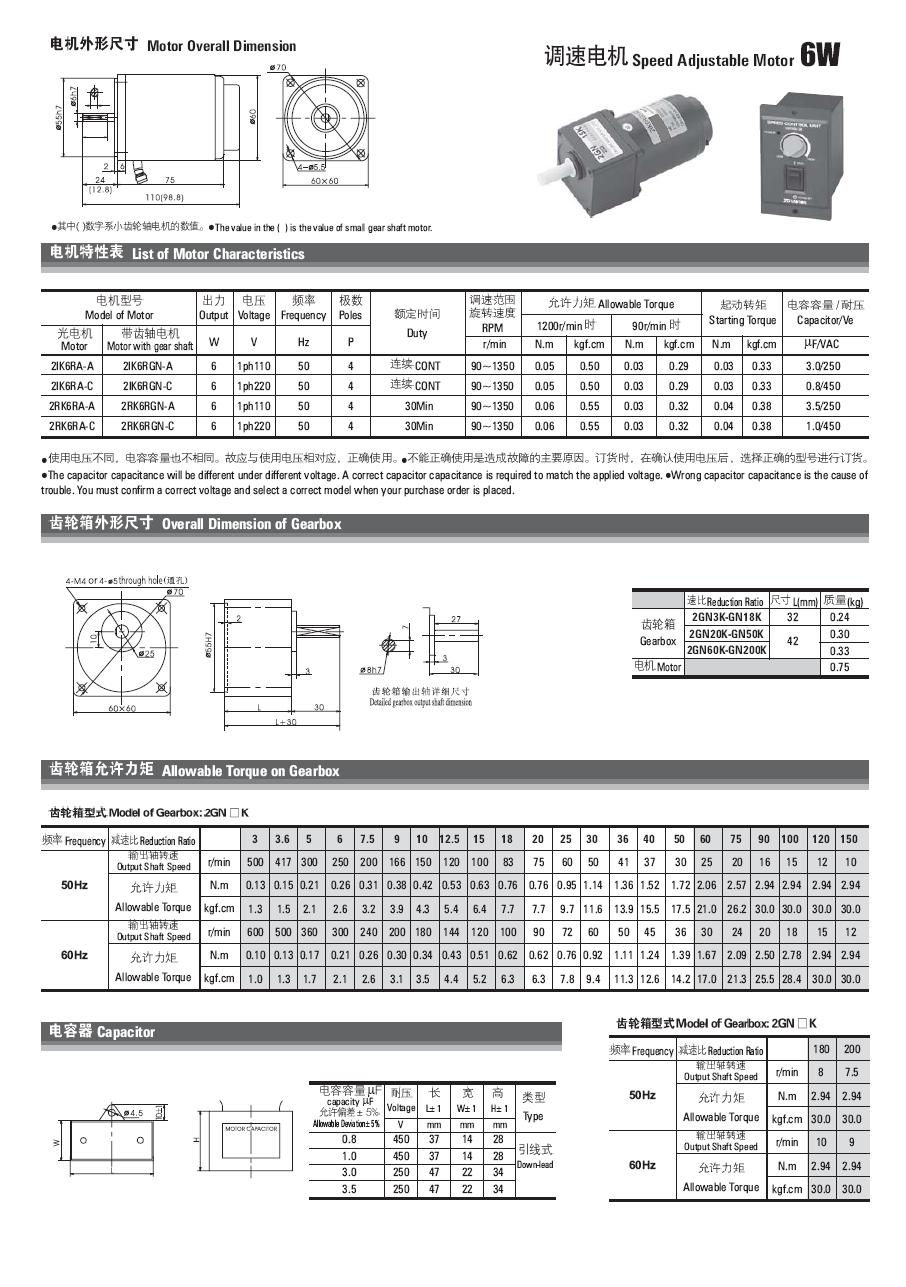

| 1.2IK6R電機特性和外形尺寸 |

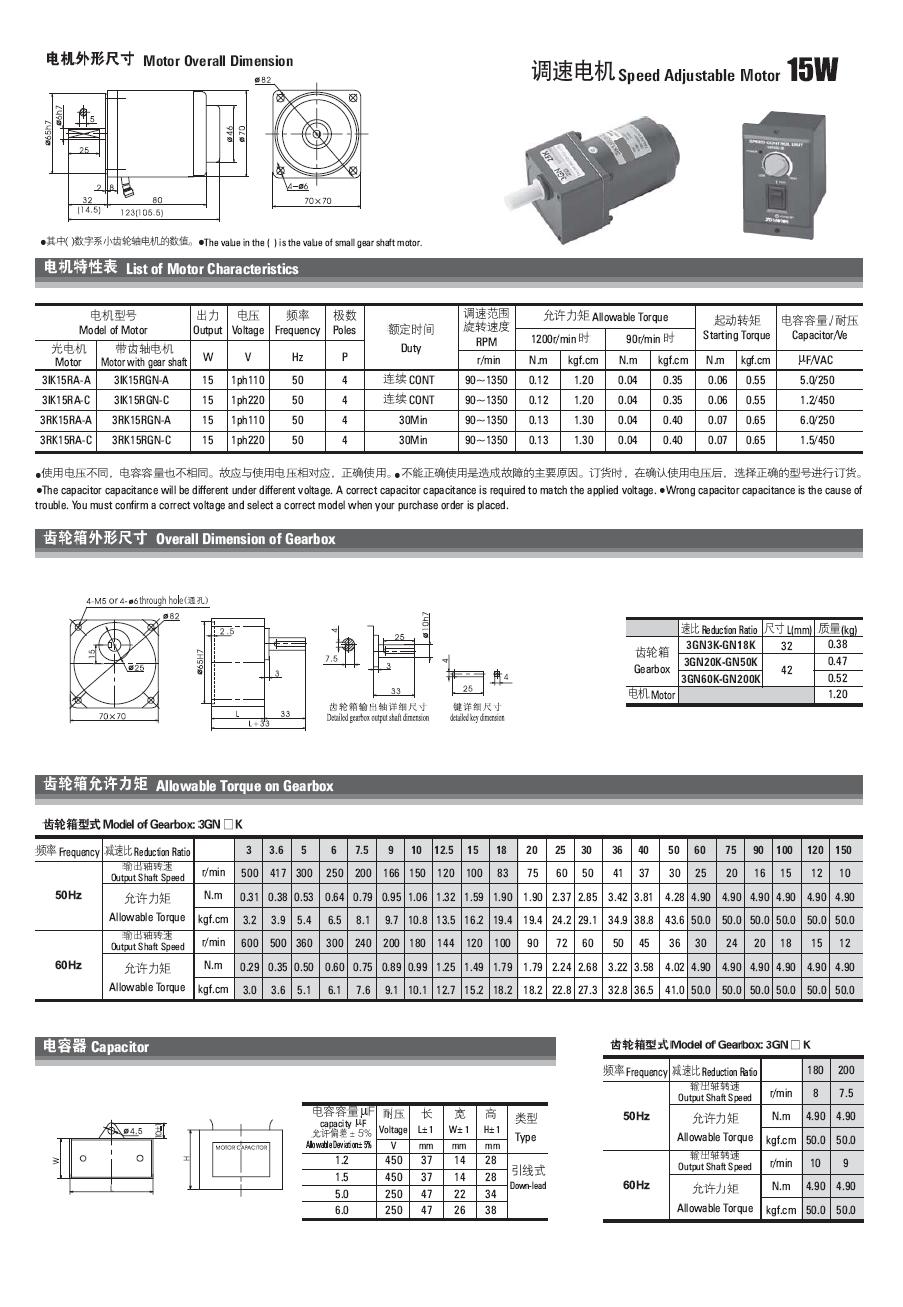

| 2.3IK15R電機特性和外形尺寸 |

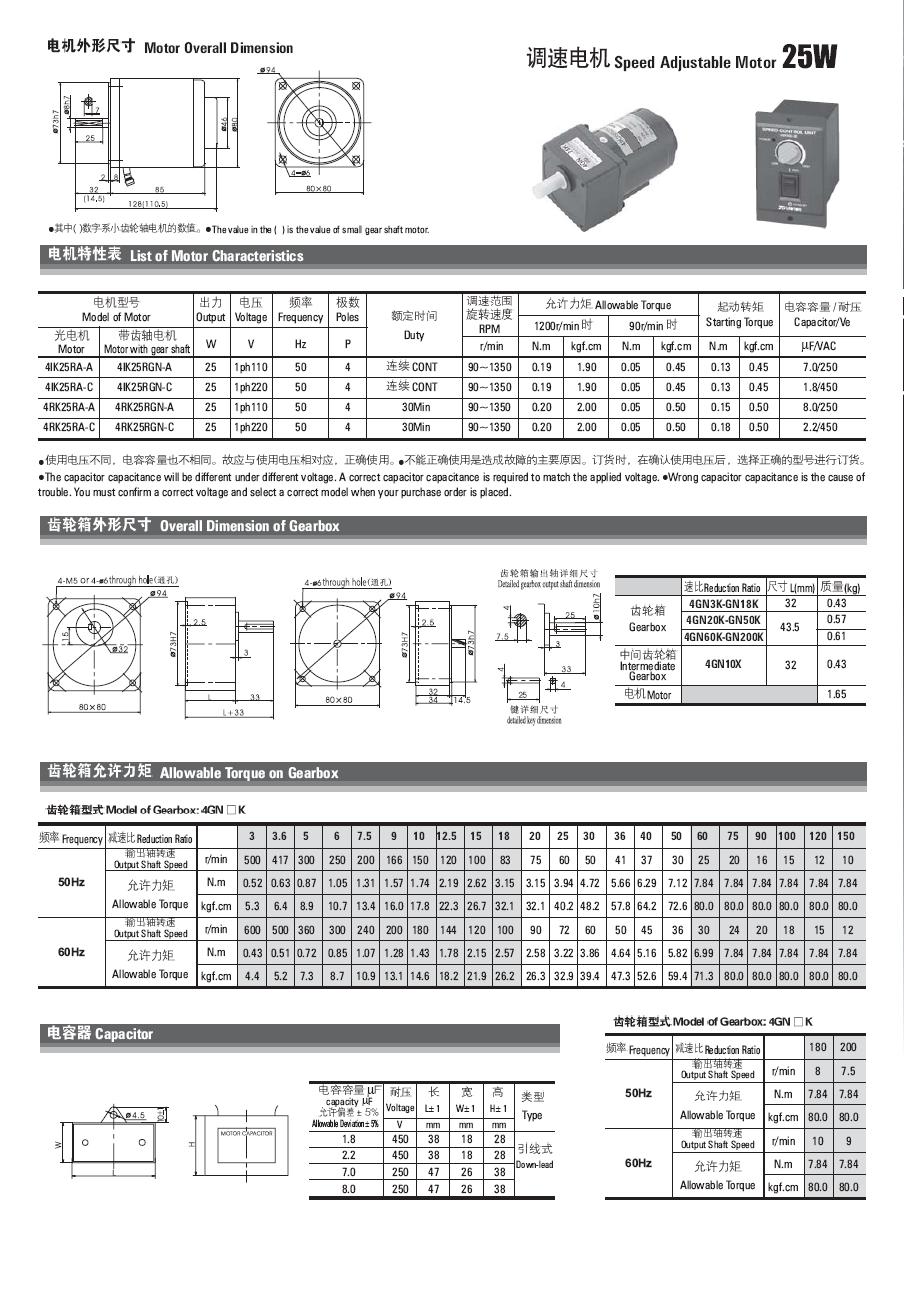

| 3.4IK25R電機特性和外形尺寸 |

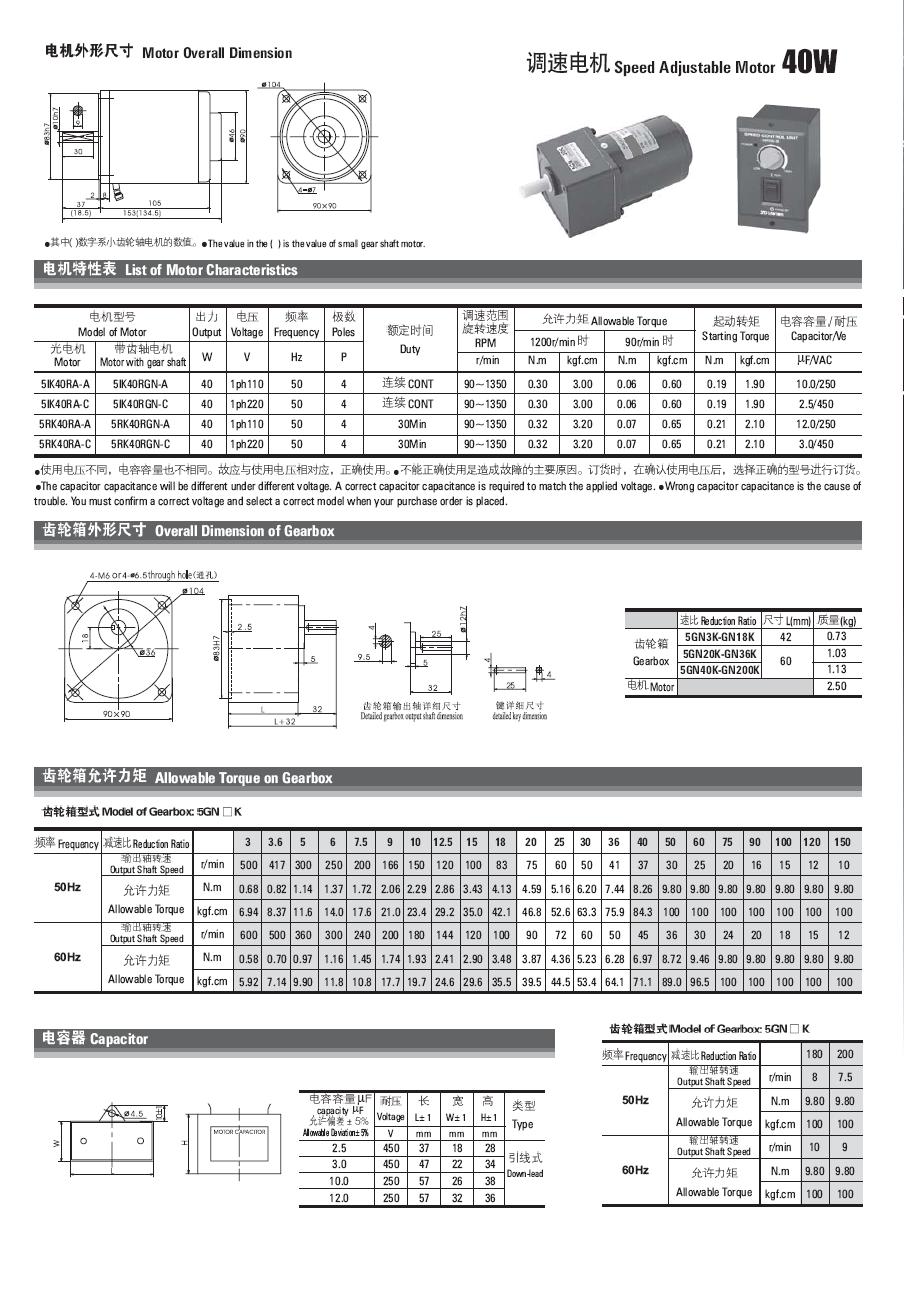

| 4.5IK40R電機特性和外形尺寸 |
| 5.5IK60R電機特性與外形尺寸 |

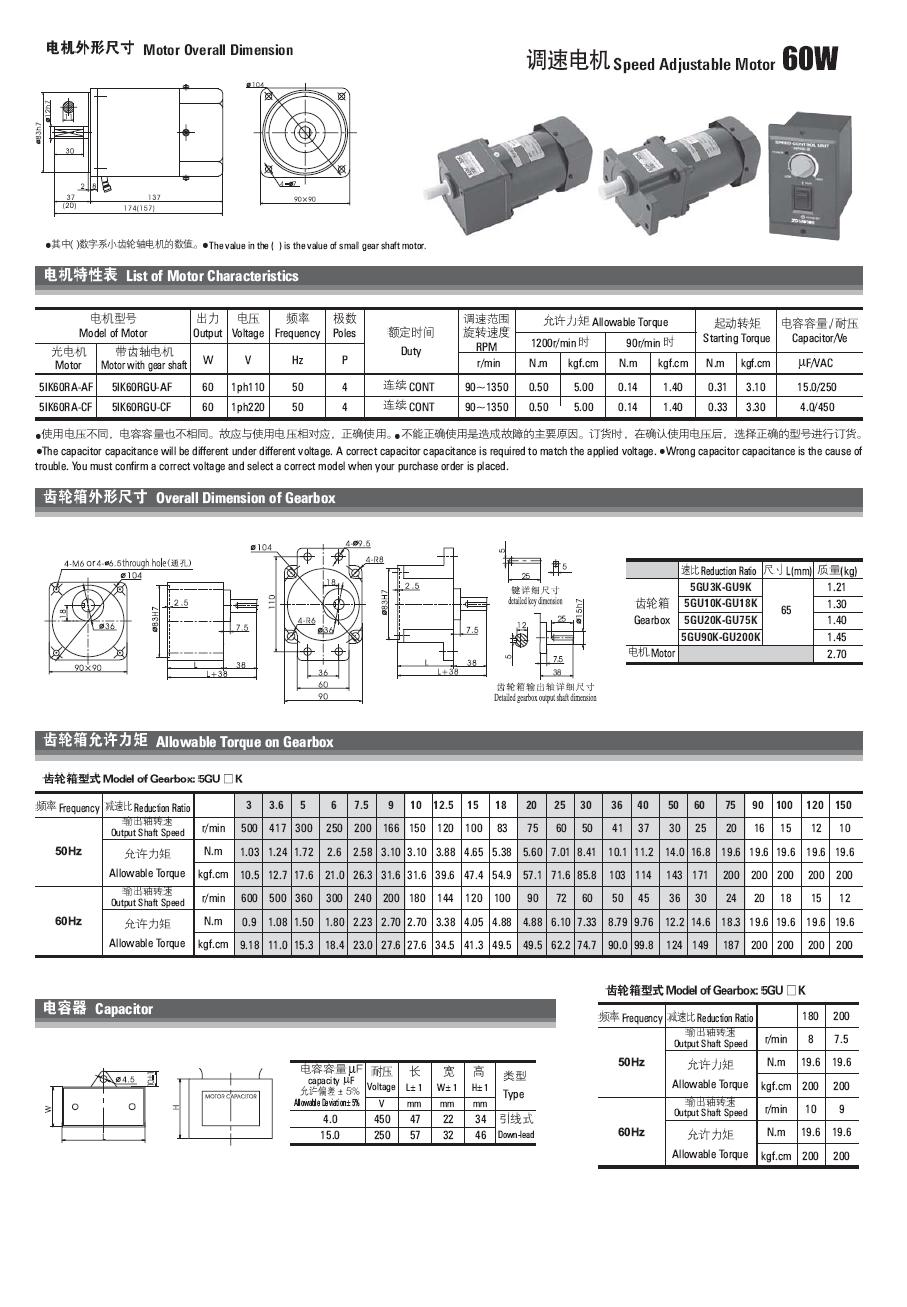

| 6.5IK60R-GU電機特性與外形尺寸 |

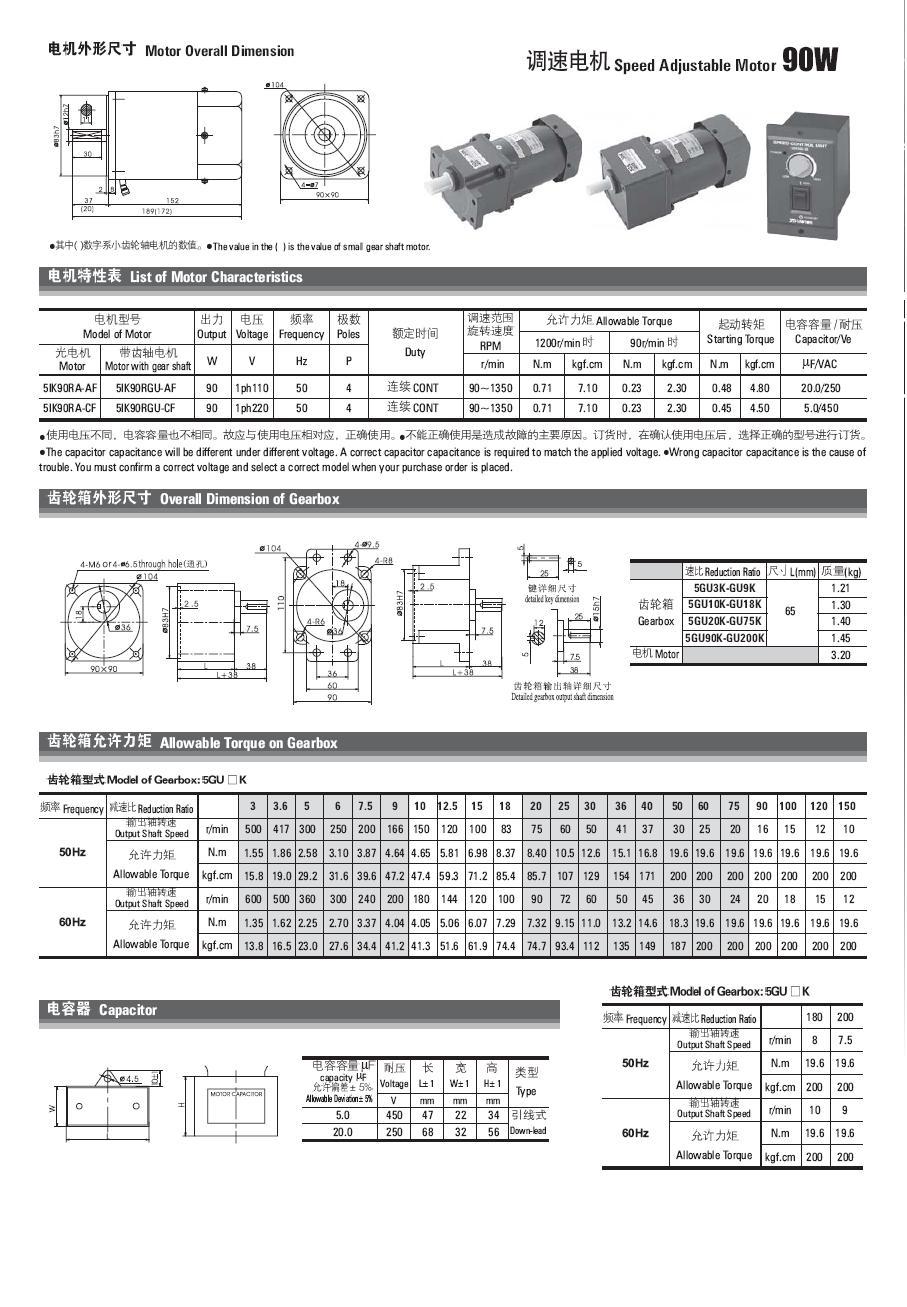

| 7.5IK90R-GU電機特性與外形尺寸 |
| 8.6IK140R電機特性和外形尺寸 |
